Componentes de Talud - Típica
Updated October 04, 2022
This article applies to:
- RoadEng Civil
- RoadEng Forestry
Este componente crea taludes de manera que la platilla cierra contra el terreno. La pendientes de los taludes pueden ser configuradas explícita o automáticamente (Auto) como se muestra abajo.
Sección Transversal Tipica
Asignación de Material por Defecto
A los taludes se asigna material de subrasante por defecto.

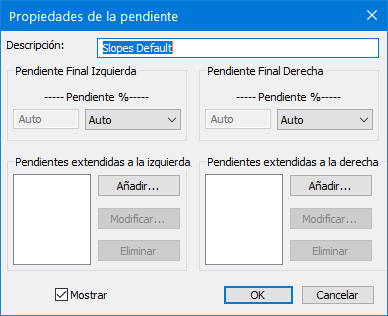

Parámetros
Pendiente Final Izquierda (Derecha)
Esta es la pendiente del segmento donde el prisma de la vía intercepta la superficie topo. Esta pendiente puede ser en porcentaje (%) o en uto. Si se configura en Auto:
- los ángulos de la pendiente de corte se determinan por los tipo de tierras asociados a las capas del terreno.
- los ángulos de la pendiente de relleno dependen del tipo de material de relleno. El tipo de material de relleno se puede configurar en el cuadro de diálogo Asignación de Materiales. El material de relleno por defecto es el encontrado en el estrato de capa 1.
Pendiente Final Derecha (Izquierda)
Es posible agregar pendientes intermedias entre la zona exterior de la plantilla y la pendiente final. Estas pendientes son opcionales y pueden ser agregadas mediante el botón Añadir.
