Componentes de Calzada - TÍPICA

Updated October 04, 2022

Componente de Calzada Típica

Componente de calzada básica con 3 capas de pavimento. El ancho de las capas puede ser controlado explícitamente por las capas superiores.

Sección Transversal Típica

Asignación de Materiales por Defecto

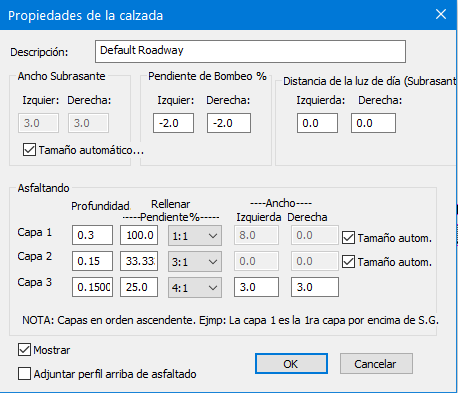

Cuadro de Diálogo de Parámetros

Ancho de Subrasante

El ancho d ela subrasante puede ser configurado explícitamente o calculado automáticamente con base en la capa situada por encima. Si la subrasante es calculada automáticamente desde la capa superior (Tamaño automático), el ancho de la subrasante variará con el peralte.

Pendiente de Bombeo %

El bombeo aplica cuando no existe peralte. Cuando existe e peralte, la pendiente de bombeo va de bombep total a peralte total.

Distancia a la Intersección de la Subrasante con la Superficie Topo (Dayligh Distance)

Esta distancia puede usarse para extender automáticamente la subrasante. Este parámetro solamente aplica si el borde la calzada está por debajo de la superficie topo (en corte). Si la distancia horizontal desde el borde de la subrasante a la superficie topo es menor que este parámetro, la subrasante es extendida horizontalmete hasta intersectar la superficie topo.

Capas de Pavimento

Esta capas se definen desde la subrasante hacia arriba, por ejemplo, la Capa 1 es la primera capa sobre la subrante, la Capa 2 es la segunda y así sucesivamente.

• Espesor – Altura vertical de las capas exteriores.
• Pendiente de Relleno – Ángulo de relleno de cada capa.
• Ancho – Distancia horizontal desde la CL al borde superior de la capa (la pendiente de relleno no se incluye).
• Tamaño Automático – si se habilita, el ancho de la capa se determina por el ancho de la capa de encima (se tienen en cuenta el bombeo o el peralte).

Mostrar

Mostrar el componente.

Adjuntar perfil en la capa superior

Si se habilita, el punto de anclaje de control en el perfil se ubica en la capa superior, de lo contrario se ubica en la subrasante.

Forzado de Parámetros

Espesor_Capa1(i) - Espesor de la capa 1 (unidades de proyecto). Las capas son numeradas de abajo hacia arriba (1 es la primera por encima de la subrasante).

Pend_Capa1(i) - Pendiente de la capa 1. Las capas son numeradas de abajo hacia arriba (1 es la primera por encima de la subrasante).
