Cómo Exportar una Superficie LandXML desde Civil 3D a Terrain
Updated April 27, 2022
This article applies to:
- Terrain 3D
- Terrain Forestry
- RoadEng Civil
- RoadEng Forestry
- Softree Optimal
Descargue aquí los archivos para este ejemplo: Archivos
(Nota: si es un archivo *.zip, es necesario descomprimirlo inicialmente)
Abra el Civil 3D y siga los pasos siguientes:
- Abra el archivo adjunto, Road Surface.dwg.
- Seleccione la pestaña Output y luego el botón Export to LandXML.
- En la Ventana Export to LandXML habilite Road surface, seleccione la versión 1.2 y presione OK.
- En la nueva Ventana escriba EX.xml en el nombre de archivo.

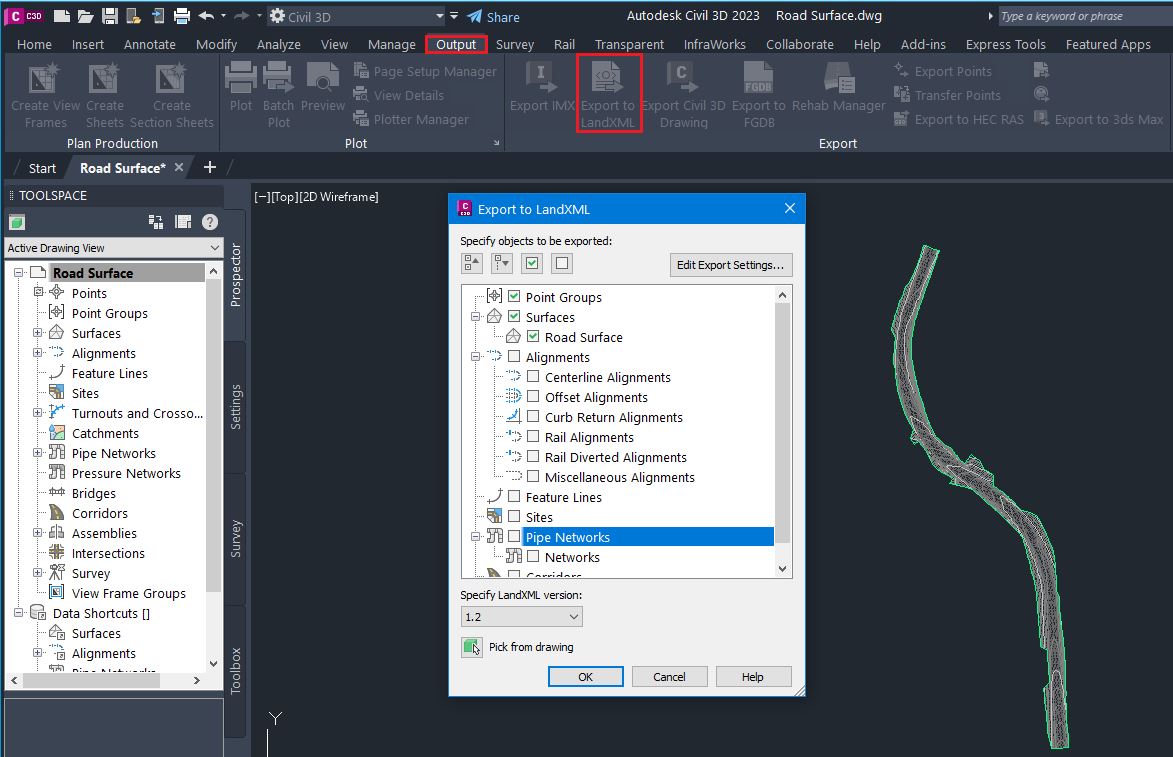

Figura 1: Opciones de Exportación a LandXML
Ejecute los pasos siguientes para importar el archivo LandXML en el módulo Terrain.
- Inicie el módulo Terrain, seleccione Archivo | Abrir.
- Ubique el archivo LandXML (EX.xml). En la Ventana de Opciones de Importación, seleccione Road Surface como Superficie TIN, habilite ambos ítems y haga clic en OK.
Figura 2: Opciones de Importación
- En Modelado de Terreno, haga clic en el botón Generar TIN. La opción Calcular Triángulos no debe estar habilitada, esto evita que las líneas de quiebre de Civil 3D sean eliminadas de la superficie.

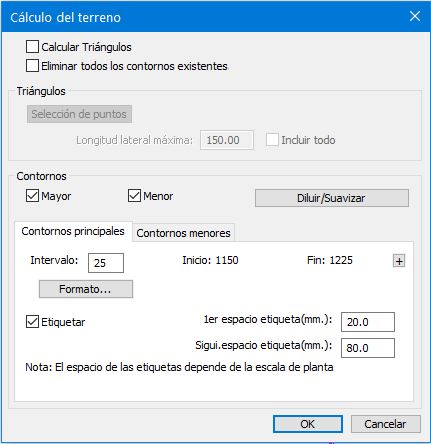

Figura 3: Cuadro de Diálogo para Generar la Superfice TIN
- Haga click en OK y luego active la Ventana 3D en la Barra de Estado localizada en la parte inferior. Ahora la imagen 3D deberá ser visible, de lo contario, use el botón
localizado en la barra inferior.
La superficie tridimensional deberá lucir como la Figura 4.

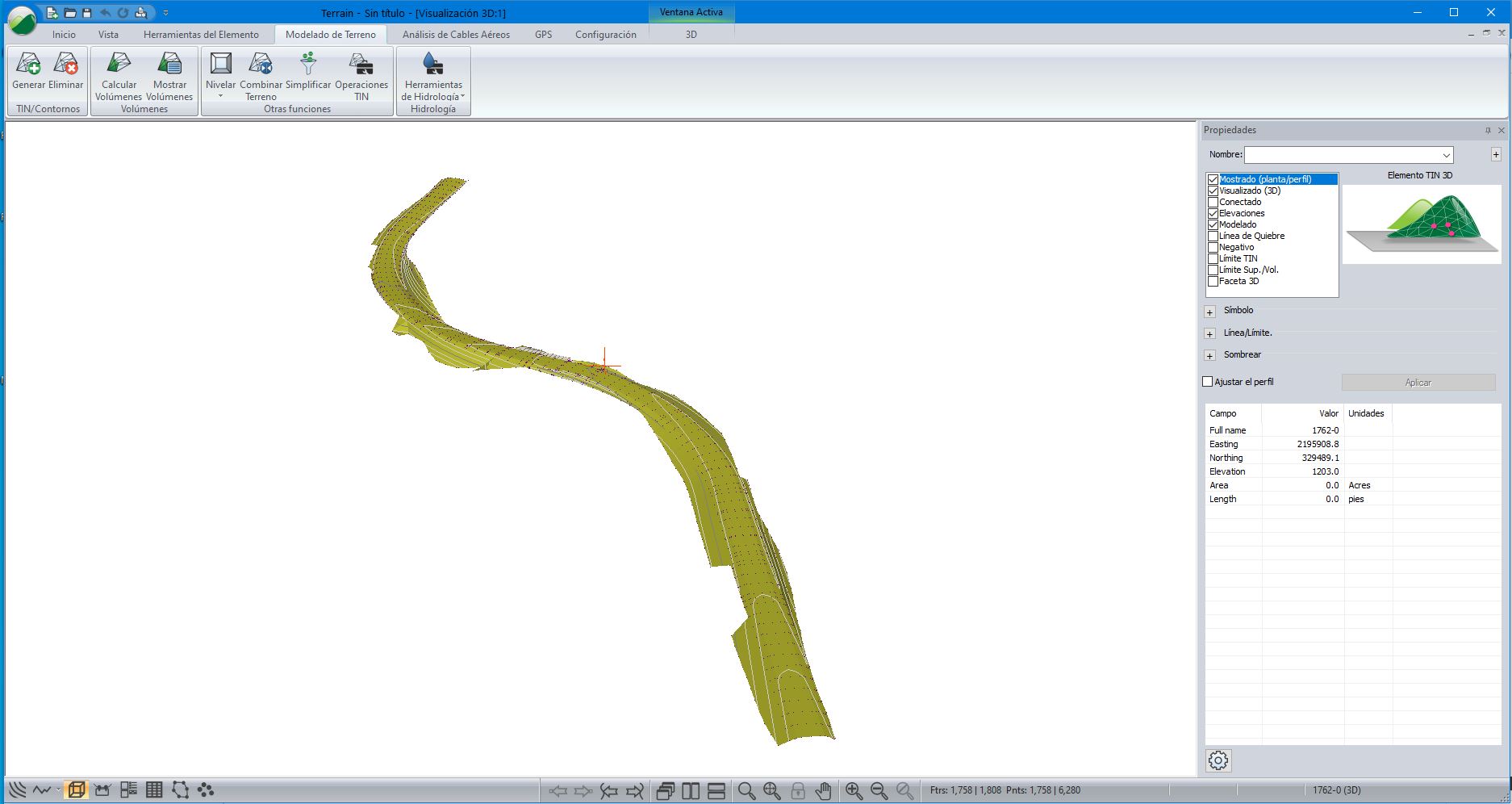

Figura 4: Superfice de la Vía en la Ventana 3D
De manera análoga, otras superfices pueden ser importadas al módulo Terrain.
