Aproximando Escenarios de Cable Multi-tramo

Updated August 13, 2020

---

Descargue los archivos para seguir este ejemplo: Análisis de Cable.zip

Para algunos terrenos, los sistemas de cable con soporte intermedio son la mejor solución. El módulo de análisis de cable no maneja estos escenarios directamente. Sin embargo, puede ser usado para mostrar una aproximación de un sistema de madereo multi-tramo. Para lograr esto, cada tramo es tratado como un sistema individual y ambos perfiles son mostrados consecutivamente usando la ventana de Multi-plot. Este método usa varias técnicas introducidas previamente, principalmente la creación de un nuevo sistema de madereo y el despliegue de múltiples líneas de deflexión en Multi-plot. El ejemplo mostrado abajo proporciona más detalles relacionados con el flujo necesario para describir la configuración de un sistema de multi-tramo.

1. Haga clic en Archivo | Abrir <Terrain>\Cable\CableAnalysis - 4.terx.

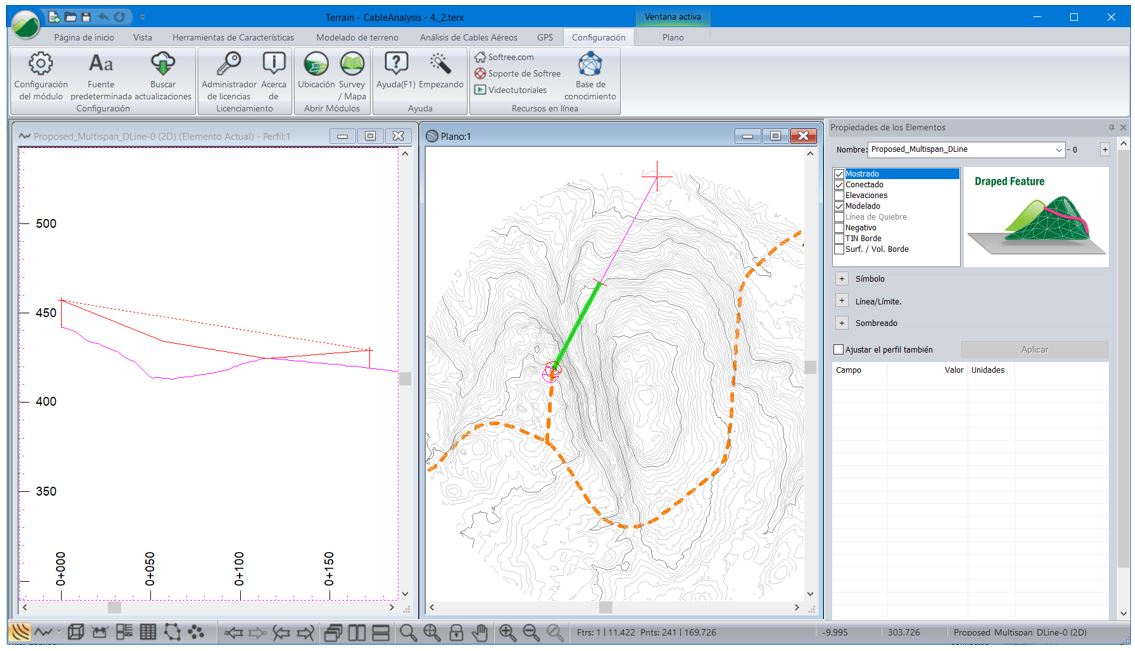

Figura 1: Documento de Terrain con la línea se deflexión multi-tramo propuesta

Este archivo ya contiene un cable propuesto denominado Proposed_Multispan_DLine-0. La ventana de perfil muestra este elemento con un análisis de deflexión simple de tercer punto, usando una flecha (sag) del 8% y una altura del mástil posterior de 10 m.

2. Agregue una nueva pieza de equipo para representar el soporte intermedio para la configuración multi-span:

• Presione el icono   Equipo en la cinta de Análisis de Cable para abrir el cuadro de diálogo de Equipo.
• Presione Añadir para abrir el Editor de Equipo.
• Cambie el nombre a 10 m Soporte Intermedio y la altura del mástil trasero (Spar Ht.) a 32.8 ft (10 m).

Nota: El software no tendrá en cuenta el efecto que el soporte intermedio tendrá en las fuerzas/tensiones del sistema propuesto, por esta razón, se recomienda usar el método de Deflexión Simple de Tercer Punto para esta aproximación. Si se usa este método, la única variable que afecta el análisis es la altura del mástil.

• Presione OK dos veces para retornar a la pantalla principal.

3. Cree un nuevo Sistema para representar el soporte intermedio:

• Presione el botón   Sistema de Madereo en la cinta de Análisis de Cable para abrir el cuadro de diálogo de Sistemas de Madereo.
• Seleccione el sistema LC550 w T-MAR 86” Grapple, luego presione el botón Añadir para abrir el cuadro de diálogo Editar Sistema de Madereo con una copia del sistema seleccionado.
• Cambie el nombre a 10 m Sist. Intermedio de Soporte.
• Cambie el Equipo al agregado recientemente 10 m Soporte Intermedio.
• Presione OK dos veces para retornar a la página principal.

4. Fije el nombre del elemento para el Elemento Trasversal Principal de Perfil actual (como en el ejemplo de múltiples D-Lines con hoja de salida simple):

• Haga clic en la ventana de perfil y elija Venta Activa (Perfil) Opciones.
• Inhabilite la opción Auto para fijar el Elemento Transversal Principal a Proposed_Multispan_DLine-0.
• Presione OK para volver a la pantalla principal.

Solamente un análisis de D-Line puede ser vinculado a cada elemento. Por esta razón, es necesario crear un duplicado del elemento para mostrar escenarios múltiples de análisis sobre un mismo perfil. En este ejemplo, el segundo escenario representará el segundo tramo en nuestro análisis de multi-tramo.

5. Haga una copia del elemento D-Line:

• Asegure que el elemento Proposed_Multispan_DLine-0 sea el único seleccionado.
• En la vista de Plano, haga clic derecho para Copiar este elemento.
• Haga clic derecho para Pegar.

Todos los atributos del nuevo elemento serán copiados del original, pero el nombre cambiará a
Proposed_Multispan_DLine-1. Ahora necesitamos una ventana de perfil nueva para mostrar este elemento.

6. Cree una nueva ventana de Perfil y verifique las opciones de despliegue:

• Haga clic en Vista, Ventana Nueva y seleccione Perfil.
• Haga clic derecho en la nueva ventana de Perfil y elija Ventana Activa (Perfil) Opciones.

Nota: Cuando se crea una Ventana de Perfil nueva, ésta copia las opciones como las de la Ventana previa, pero muestra el elemento actual (en este caso Proposed_Multispan_DLine-1).

• Confirmar que la Opciones de la ventana de Perfil concuerdan con las mostradas en la figura de abajo.

• Presione OK para cerrar y retornar a la pantalla principal.

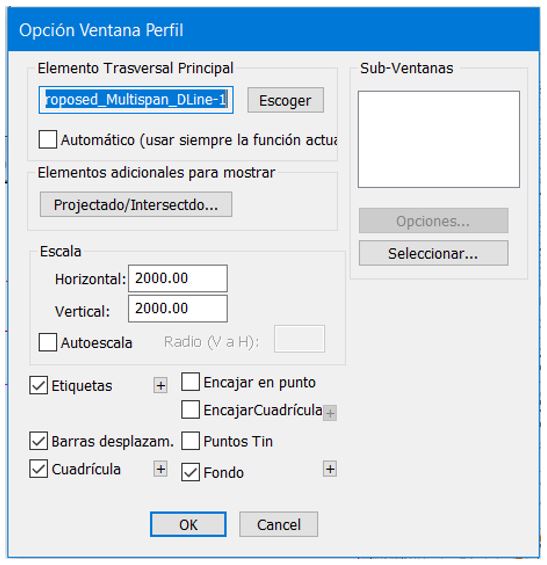

Figura 2: Opciones de Ventana de Perfil para el segundo perfil

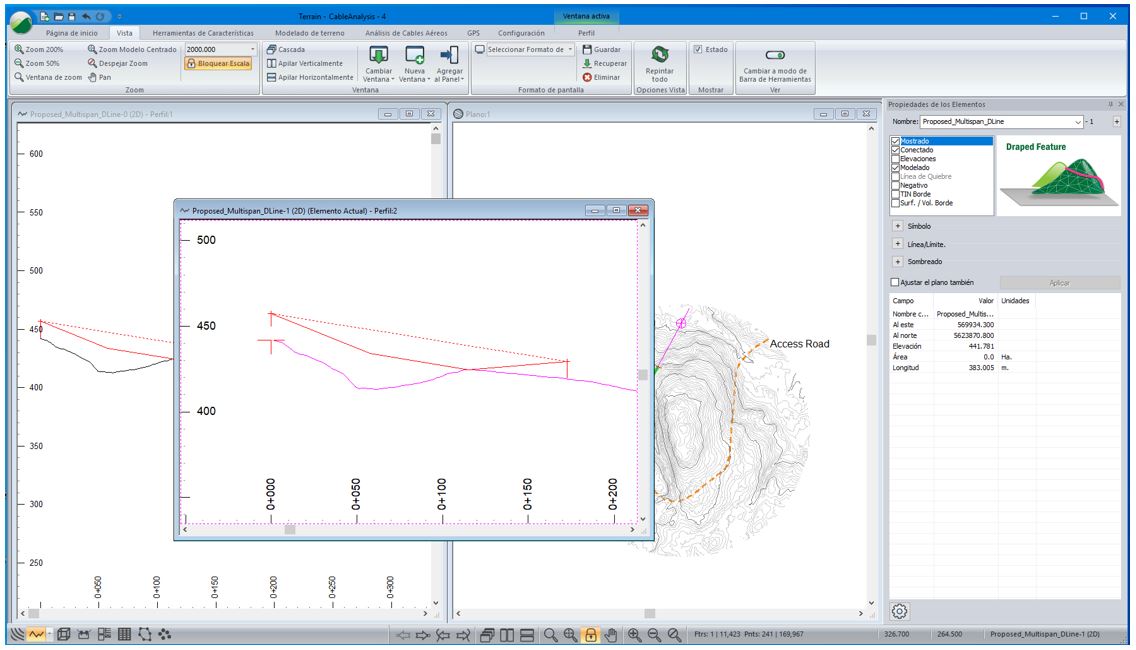

Figura 3: Los elementos D-Line, original y duplicado, mostrados en dos ventanas de perfil

Ahora se tiene otra ventana de perfil mostrando el elemento duplicado. Ahora será modificado para representar la segunda mitad del sistema multi-tramo.

7. Cambie las propiedades de Análisis de Cable para el elemento nuevo:

• Con el elemento Proposed_Multispan_DLine-1 seleccionado.
• Presione   Editar, en Análisis de Cable para abrir el cuadro de diálogo mostrado abajo.
• Cambie el sistema a 10 m con Soporte Intermedio.
• Copie la estación del Block de línea de retorno en la estación de Mástil anterior (cancha).
• Cambie la Altura del Bloque de Línea de Retorno a 4.0 m.
• Presione Auto-calc Estación Posterior para actualizar la Estación de Bloque de Línea de Regreso.

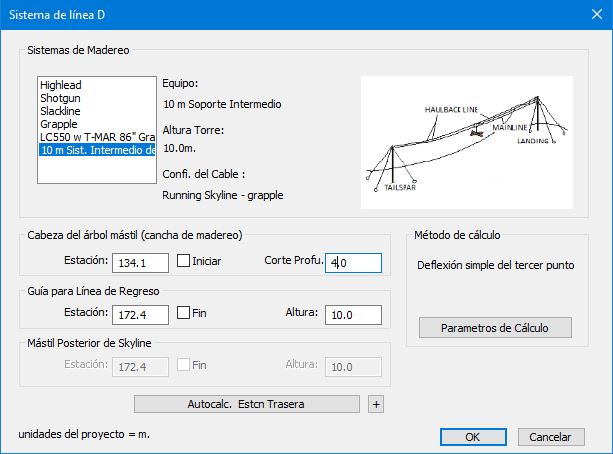

Figura 4: Ajuste de D-line System con la nueva configuración

Las configuraciones deberán ser idénticas a las mostradas en la Figura 4 (arriba).

• Presione OK para retornar a la pantalla principal.

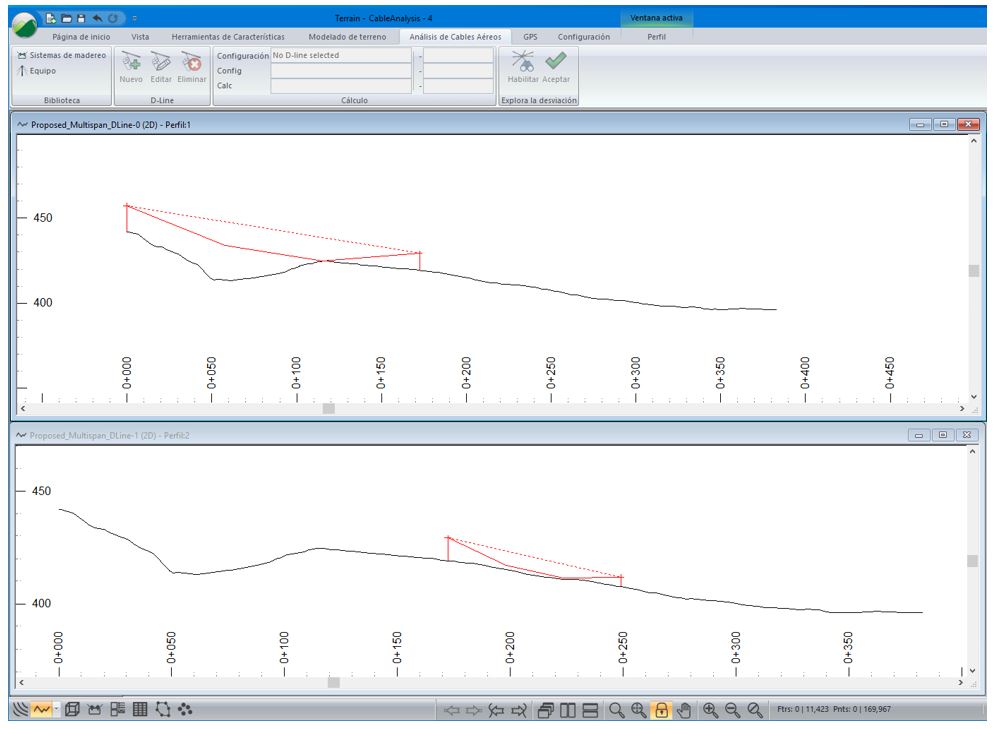

Figura 5: Ventana de Perfil apilada para mostrar las partes del sistema multi-tramo

Ahora se usará la ventana Multi-plot para mostrar ambos perfiles lado a lado.

8. Presione el icono   localizado en la parte inferior izquierda de la ventana principal (o use Ver, Ventana Nueva). Una ventana en blanco de Multi-plot aparecerá.

9. Si se desea cambiar el tamaño de la página o la orientación, haga clic en  Archivo | Print Setup para abrir Printer Properties. Las muestras de abajo usan tamaño Letter (o A4), orientación Portrait.

10. Habilite la opción Encajar a Cuadrícula en Multi-plot. Esto permite alinear las dos ventanas de Perfil.

• En la ventana de Multi-plot, haga clic derecho y elija Opciones de Multi-plot.
• Habilite las opciones Encajar a Cuadrícula y Mostrar Cuadrícula. Fije el Espaciamiento a 10 mm.
• Presione OK para retornar a la pantalla principal.

11. En Multi-plot, presione el botón para Nueva Sub-vista y agregue Profile 1.

12.  Mueva y redimensione la sub-vista en la parte superior de la página como se muestra en la Figura 6 (haga clic and arrastre el interior para moverla , o haga clic en     para redimensionarla).

13. Configure la posición de desplazamiento (scroll) para que se explícita:

• Haga doble clic en la sub-vista de perfil para que aparezca el cuadro de diálogo Profile 1.
• Inhabilite la opción Auto, configure la Estación a -50 y Elevación a 420 como se muestra abajo.
• Presione OK para retornar a la pantalla principal.

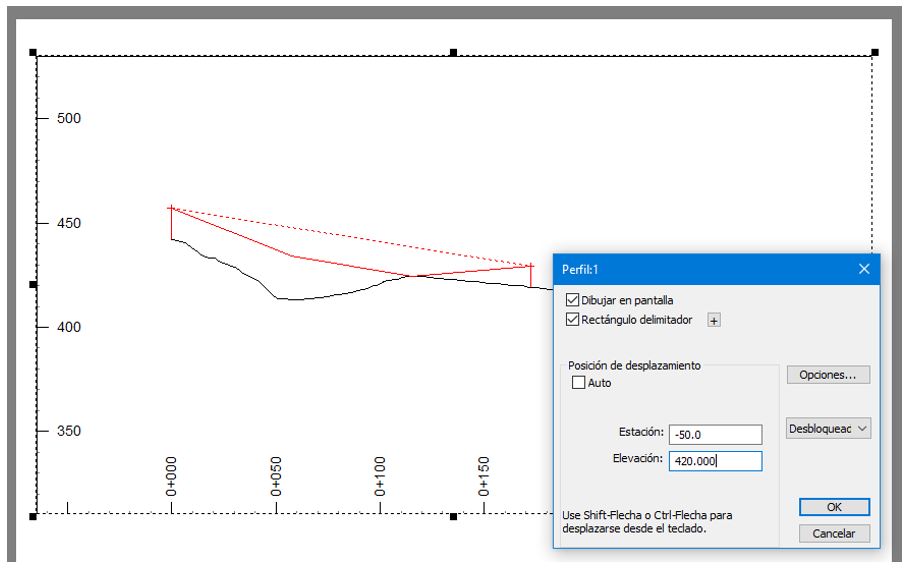

Figura 6: Opciones de Sub-vista de Perfil:1 con posición de desplazamiento explícita

14. Repita los pasos de arriba (comenzando en el 11) para agregar la Sub-vista Profile 2, sitúela al lado de Profile 1 y configure la posición del desplazamiento (scroll).

Nota: Si se tienen sub-vistas superpuestas es necesario usar Reordenar Vistas para tener acceso a la ventana de atrás. Esta función se encuentra en el menú cuando se hace clic derecho.

Su pantalla de Multi-plot deberá lucir como la de abajo.​​

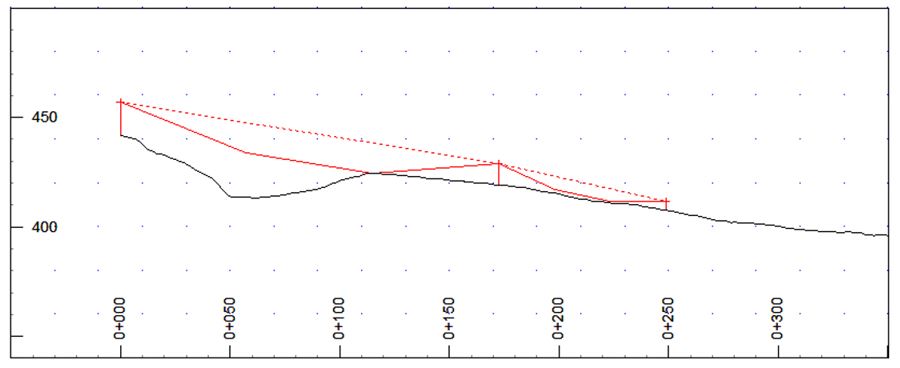

Figura 7: :  Sub-vistas sobrepuestas para ilustrar el multi-tramo

15. Haga clic en  Archivo | Nuevo. No guarde los cambios.
